ARQUITECTURA - PLANTAS

A continuación les coloco todos los pasos a seguir con las medidas necesarias para realizar los planos del proyecto de vivienda unifamiliar que deben entregarme el día lunes sin falta.
Cantidad de planos: tres (3) que son planta baja, piso 1 y planta de techo.
Deben ser entregados en el formato de marco y tarjeta que ustedes debían realizar en medio pliego de papel bon.
Todos los dibujos deben ser realizados a lápiz con diferentes espesores como se explico en clase:
- Columnas lápiz muy grueso.
- Paredes lápiz medio.
- Mobiliario, texto, puertas, ventanas y acotado con lápiz muy fino.
- Todaslas columnas miden 0.3 x 0.3
- Todas las Paredes son de 0.15 de espesor
- Todos los planos son en escala 1/50
Paso 1 se dibuja el marco y la tarjeta con toda la información referida al proyecto.
Paso 2 se dibuja la planta baja de la vivienda, comenzando por las columnas, luego se dibujan las paredes y los ejes de las columnas. Se acotan de una vez.

Paso 3 se dibuja la escalera.


Paso 4 se dibujan las puertas y ventanas de cada uno de los espacios. Se acotan de una vez.



Paso 5 se dibuja todo lo que es el mobiliario.

Paso 6 se colocan los textos del plano, referidos a los nombres de los espacios cotas de piso y cualquier otro texto necesario para la comprensión del plano.

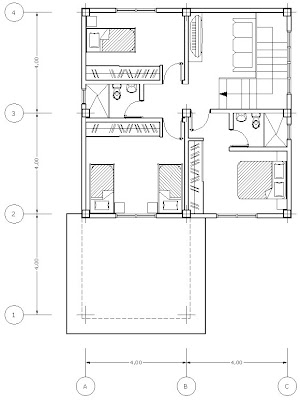

Paso 7 se dibuja la planta del piso 1 comenzando por las columnas, luego las paredes y los ejes de las columnas. Se acotan de una vez.
Paso 8 se dibuja la escalera y el techo del estudio. Se acotan de una vez.


Paso 9 se dibujan las puertas y ventanas de cada uno de los espacios. Se acotan de una vez.


Paso 10 se dibuja todo lo que es el mobiliario.

Paso 11 se colocan los textos del plano, referidos a los nombres de los espacios cotas de piso y cualquier otro texto necesario para la comprensión del plano.

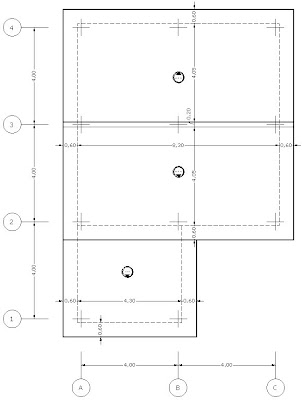

Paso 12 se dibuja la planta de techo, se colocan los textos del plano y Se acota de una vez.

martes, 2 de noviembre de 2010

A PARTIR DEL MIERCOLES EN LA TARDE APARECERA LA INFORMACION DE LOS PLANOS DE LA PRACTICA QUE DEBEN ENTREGAR EL DIA LUNES EN LA MAÑANA.
